2008年7月自考13176电子技术基础历年真题及答案

1、电路如题2图所示，则正确反映电流I1和I之间关系的式子是（　　　）

A.

B.

C.

D.

查看答案   模拟考场

2、有三个输入端的或门电路，要求输出高电平，则其输入端（　　　）

A.全部都应为高电平

B.至少一个端为低电平

C.全部都应为低电平

D.至少一个端为高电平

查看答案   模拟考场

3、加在电容两端的电压随时间变化得越快，则流过该电容的电流越___________。

查看答案   模拟考场

4、二极管反向饱和电流随温度的升高而___________。

查看答案   模拟考场

5、电容滤波电路中，若负载电阻RL断开，输出电压将___________。

查看答案   模拟考场

6、题29图所示电路的状态方程Qⁿ⁺¹=___________。

查看答案   模拟考场

7、【分析题】请用“与非门”电路表示异或逻辑F=AB，要求写出“与非”表达式并画出逻辑电路图。

查看答案   模拟考场

8、十进制数(96)₁₀可表示为8421BCD码（　　　）

A.(01010110)_8421BCD

B. (10110110)_8421BCD

C.(10010110)_8421BCD

D. (10000110)_8421BCD

查看答案   模拟考场

9、基本放大器的开环增益为1000，施加电阻性反馈，反馈深度为10，则闭环增益为___________。

查看答案   模拟考场

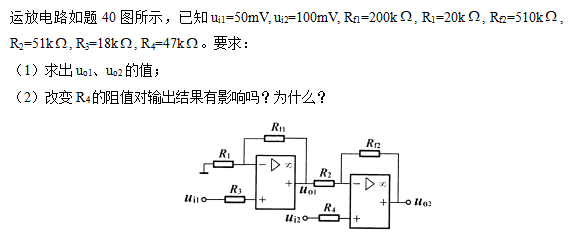

10、【设计与计算题】运放电路如题40图所示，已知ui1=50mV, ui2=100mV, Rf1=200k, R1=20k, Rf2=510k, R2=51k, R3=18k, R4=47k。要求：
（1）求出uo1、uo2的值；
（2）改变R4的阻值对输出结果有影响吗？为什么？
【原题截图】

查看答案   模拟考场

11、电路如题5图所示，稳压管Dz的击穿电压为6V，U₁=15V，则U_O等于（　　　）

A.-6V

B.-5V

C.5V

D.6V

查看答案   模拟考场

12、题13图所示电路的输出端F=1时，ABCD的取值组合为（　　　）

A.0000

B.0101

C.1110

D.1111

查看答案   模拟考场

13、题15图所示可编程PLA器件中，A和B为输入变量，则输出F为（　　　）

A.

B.

C.F=A

D.F=B

查看答案   模拟考场

14、电容滤波电路中负载电阻R_L、滤波电容C、电源周期T三者取值关系应为（　　　）

A.R_LC<（1~2）T/4

B.T/2LC<3T/2

C.R_LC=T/2

D.R_LC≥（3~5）T/2

查看答案   模拟考场

15、有一组波形图如题27图所示，则按正逻辑写出F=___________。

查看答案   模拟考场
