 在线题库> 02151工程制图自考题库> 真题试卷及答案

2014年4月自考02151工程制图真题试卷及答案

试卷简介
该试卷共包含12道试题，试题类型如下:
主观题
登录试做1次 微信小程序做题 背题模式

题库满减券1

2026-12-31 23:59:59到期

满减券（题库订单可用）
¥5元
满58元可用
立即领取
1、所有题库套餐符合条件均可参与满减折扣
2、优惠券可叠加其他优惠一起使用
3、最终解释权归平台所有
4、订单提交错误时，会员中心取消订单后自动退回优惠券

题库满减券2

2026-12-31 23:59:59到期

满减券（题库订单可用）
¥10元
满98元可用
立即领取
1、所有题库套餐符合条件均可参与满减折扣
2、优惠券可叠加其他优惠一起使用
3、最终解释权归平台所有
4、订单提交错误时，会员中心取消订单后自动退回优惠券

题库满减券3

2026-12-31 23:59:59到期

满减券（题库订单可用）
¥40元
满298元可用
立即领取
1、所有题库套餐符合条件均可参与满减折扣
2、优惠券可叠加其他优惠一起使用
3、最终解释权归平台所有
4、订单提交错误时，会员中心取消订单后自动退回优惠券
该试卷部分试题预览
  • 1、[主观题]已知水平线AB的端点A的二投影a、a'且AB对V面的倾角为45度，长度为25mm点B在点A的右前方，画出直线的两面投影图。

    已知水平线AB的端点A的二投影a、a'且AB对V面的倾角为45度，长度为25mm点B在点A的右前方，画出直线的两面投影图。

     查看答案  开始考试

  • 2、[主观题]已知直线AB( ab,a'b').空间点E(e,e')和直线CD的正面投影c'd'，过点E作直线EF(ef,e'f')与直线CD平行且与直线AB相交。

    已知直线AB( ab,a'b').空间点E(e,e')和直线CD的正面投影c'd'，过点E作直线EF(ef,e'f')与直线CD平行且与直线AB相交。

     查看答案  开始考试

  • 3、[主观题]截交线作图题《本大题共1小题，每题10分，共10分)
    请在答题卡上作答。
    已知圆柱被四个正垂面截断，要求画出俯视图和左视图中截交线及缺漏轮廓线的投影。

    截交线作图题《本大题共1小题，每题10分，共10分)<br />请在答题卡上作答。<br />已知圆柱被四个正垂面截断，要求画出俯视图和左视图中截交线及缺漏轮廓线的投影。

     查看答案  开始考试

  • 4、[主观题]相贯线作图题f本大题共10分)
    请在答题卡上作答。
    求作四棱锥与三棱柱的交线H、W面的投影。

    相贯线作图题f本大题共10分)<br />请在答题卡上作答。<br />求作四棱锥与三棱柱的交线H、W面的投影。

     查看答案  开始考试

  • 5、[主观题]组合体作图题(本大题共2小题，每小题9分。共18分)
    请在答题卡.上作答。
    补绘阶梯的左视图(虛线不能省略)。

    组合体作图题(本大题共2小题，每小题9分。共18分)<br />请在答题卡.上作答。<br />补绘阶梯的左视图(虛线不能省略)。

     查看答案  开始考试

  • 6、[主观题]组合体作图题(本大题共2小题，每小题9分。共18分)
    请在答题卡上作答。
    已知立体的主视图和左视图，画出俯视图。

    组合体作图题(本大题共2小题，每小题9分。共18分)<br />请在答题卡上作答。<br />已知立体的主视图和左视图，画出俯视图。

     查看答案  开始考试

  • 7、[主观题]组合体尺寸标注题(本大题共5分)
    请在答题卡上作答。
    标注组合体的尺寸，尺寸数值按1: 1在图中量取后取整数。

    组合体尺寸标注题(本大题共5分)<br />请在答题卡上作答。<br />标注组合体的尺寸，尺寸数值按1: 1在图中量取后取整数。

     查看答案  开始考试

  • 8、[主观题]轴测图作图题(本大题共I题，每小题12分，共12分)
    请在答题卡上作答。
    根据给定的三视图，谶全立体的正等轴测图

    轴测图作图题(本大题共I题，每小题12分，共12分)<br />请在答题卡上作答。<br />根据给定的三视图，谶全立体的正等轴测图

     查看答案  开始考试

  • 9、[主观题]视图、剖视作图题(本大题共12分)
    请在答题卡上作答.
    补绘W投影，并将V、W投影改作合适的剖面图。

    视图、剖视作图题(本大题共12分)<br />请在答题卡上作答.<br />补绘W投影，并将V、W投影改作合适的剖面图。

     查看答案  开始考试

  • 10、[主观题]剖面图作图题(本大题共5分)
    请在答题卡.上作答。
    在指定位置将主视图画成剖视图

    剖面图作图题(本大题共5分)<br />请在答题卡.上作答。<br />在指定位置将主视图画成剖视图

     查看答案  开始考试

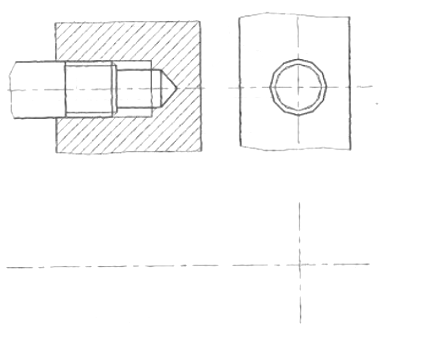

  • 11、[主观题]标准件和常用件作图题(本大题共8分)
    请在答题卡上作答。
    指出下列螺纹画法中的错误，并将正确的画在指定位置。

    标准件和常用件作图题(本大题共8分)<br />请在答题卡上作答。<br />指出下列螺纹画法中的错误，并将正确的画在指定位置。

     查看答案  开始考试

  • 12、[主观题]读零件图题体大题共2小题，第12小题7分,第13小题3分,共10分)
    请在答题卡上作答。
    看懂零件图(见下图)，回答下列问题:
    1.该零件采用了哪些视图、剖视图和剖面图?
    2.指出该零件在长、宽、高三个方向的主要尺寸基准。

    读零件图题体大题共2小题，第12小题7分,第13小题3分,共10分)<br />请在答题卡上作答。<br />看懂零件图(见下图)，回答下列问题:<br />1.该零件采用了哪些视图、剖视图和剖面图?<br />2.指出该零件在长、宽、高三个方向的主要尺寸基准。

     查看答案  开始考试
