 在线题库> 02151工程制图自考题库> 真题试卷及答案

2015年10月自考02151工程制图真题试卷及答案

试卷简介
该试卷共包含12道试题，试题类型如下:
主观题
登录试做1次 微信小程序做题 背题模式

题库满减券1

2026-12-31 23:59:59到期

满减券（题库订单可用）
¥5元
满58元可用
立即领取
1、所有题库套餐符合条件均可参与满减折扣
2、优惠券可叠加其他优惠一起使用
3、最终解释权归平台所有
4、订单提交错误时，会员中心取消订单后自动退回优惠券

题库满减券2

2026-12-31 23:59:59到期

满减券（题库订单可用）
¥10元
满98元可用
立即领取
1、所有题库套餐符合条件均可参与满减折扣
2、优惠券可叠加其他优惠一起使用
3、最终解释权归平台所有
4、订单提交错误时，会员中心取消订单后自动退回优惠券

题库满减券3

2026-12-31 23:59:59到期

满减券（题库订单可用）
¥40元
满298元可用
立即领取
1、所有题库套餐符合条件均可参与满减折扣
2、优惠券可叠加其他优惠一起使用
3、最终解释权归平台所有
4、订单提交错误时，会员中心取消订单后自动退回优惠券
该试卷部分试题预览
  • 1、[主观题]几何作图题 (保留作图线)(本大题共2小题，每小题5分，共10分)请在答题卡上作答。
    利用外接圆半径作图方法，绘制一直径为5CM的正六边形。

     查看答案  开始考试

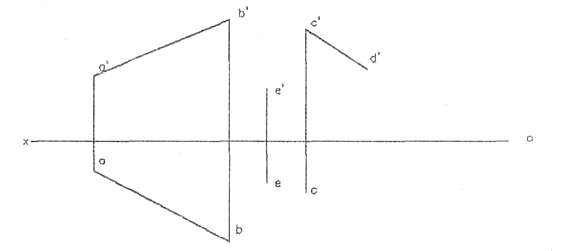

  • 2、[主观题]几何作图题 (保留作图线)(本大题共2小题，每小题5分，共10分)请在答题卡上作答。
    已知直线AB(ab，a’b’)、空间点E(e，e’)和直线CD的正面投影c’d ’，过点E作直线EF(ef，e’f’)与直线CD平行且与直线AB相交。

    几何作图题 (保留作图线)(本大题共2小题，每小题5分，共10分)请在答题卡上作答。<br />已知直线AB(ab，a’b’)、空间点E(e，e’)和直线CD的正面投影c’d ’，过点E作直线EF(ef，e’f’)与直线CD平行且与直线AB相交。

     查看答案  开始考试

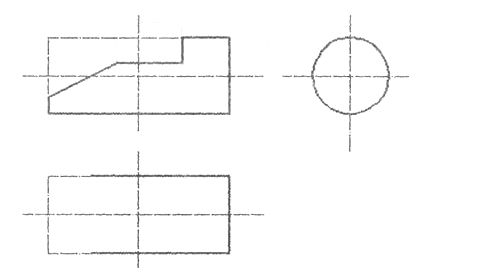

  • 3、[主观题]截交线作图题（本大题共1小题，共10分）请在答题卡上作答。
    已知被切圆柱的主视图，画出俯视图和左视图中截交线及缺漏轮廓线的投影。

    截交线作图题（本大题共1小题，共10分）请在答题卡上作答。 <br />已知被切圆柱的主视图，画出俯视图和左视图中截交线及缺漏轮廓线的投影。

     查看答案  开始考试

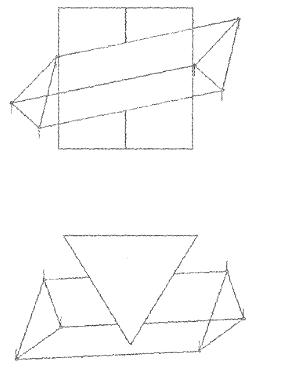

  • 4、[主观题]求两三棱柱的表面交线的V面投影。

    求两三棱柱的表面交线的V面投影。

     查看答案  开始考试

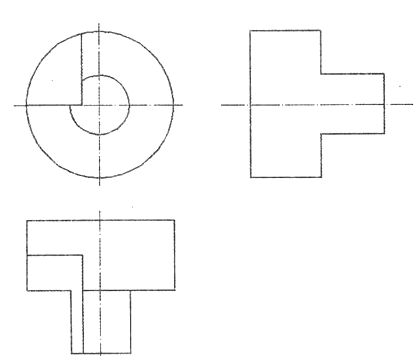

  • 5、[主观题]组合体作圈题 (本大题共2小题，每小题9分，共18分)请在答题卡上作答。
    已知共轴线(轴线垂直于V面)的大、小两组合圆柱，被水平面、侧平面和正平面截去左上前方的一部分，要求补绘W投影。

    组合体作圈题 (本大题共2小题，每小题9分，共18分)请在答题卡上作答。 <br />已知共轴线(轴线垂直于V面)的大、小两组合圆柱，被水平面、侧平面和正平面截去左上前方的一部分，要求补绘W投影。

     查看答案  开始考试

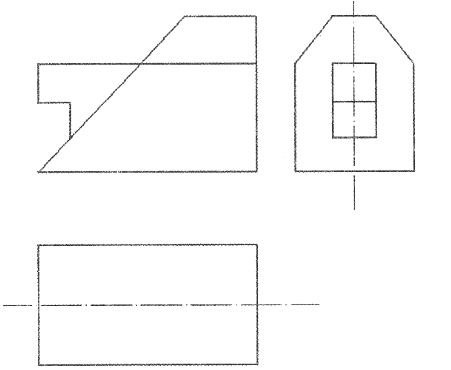

  • 6、[主观题]组合体作圈题 (本大题共2小题，每小题9分，共18分)请在答题卡上作答。
    已知木榫头的主视图和左视图，补全俯视图(虚线不能省略)。

    组合体作圈题 (本大题共2小题，每小题9分，共18分)请在答题卡上作答。 <br />已知木榫头的主视图和左视图，补全俯视图(虚线不能省略)。

     查看答案  开始考试

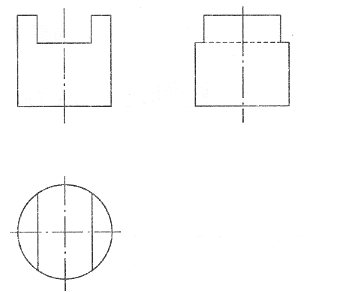

  • 7、[主观题]组合体尺寸标注题(本大题共1小题，共5分)请在答题卡上作答。
    标注组合体的尺寸，尺寸数值按1：1在图中量取后取整数。

    组合体尺寸标注题(本大题共1小题，共5分)请在答题卡上作答。<br />标注组合体的尺寸，尺寸数值按1：1在图中量取后取整数。

     查看答案  开始考试

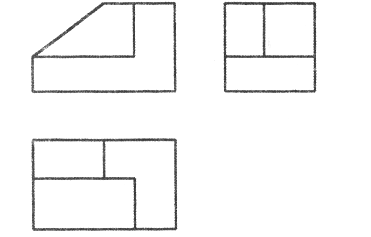

  • 8、[主观题]轴测图作图题 (本大题共1小题。共12分)请在答题卡上作答。
    根据给定的三视图，画全立体的正等轴测图。

    轴测图作图题 (本大题共1小题。共12分)请在答题卡上作答。<br />根据给定的三视图，画全立体的正等轴测图。

     查看答案  开始考试

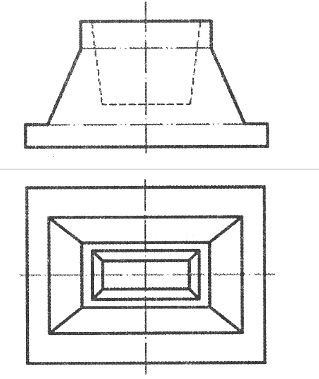

  • 9、[主观题]视图、剖视作图题，(本大题共1小题，共12分)请在答题卡上作答。
    根据给出物体的W投影，将V、W面投影改作合适的剖面图。

    视图、剖视作图题，(本大题共1小题，共12分)请在答题卡上作答。<br />根据给出物体的W投影，将V、W面投影改作合适的剖面图。

     查看答案  开始考试

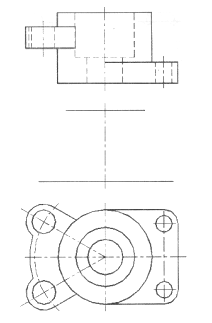

  • 10、[主观题]在指定位置将主视图画成剖视图。

    在指定位置将主视图画成剖视图。

     查看答案  开始考试

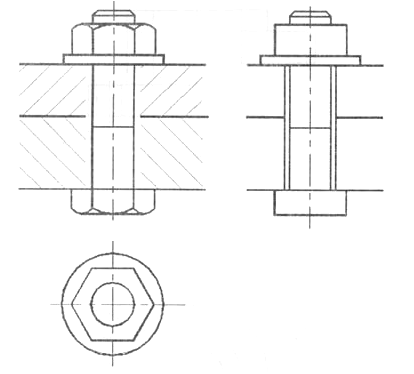

  • 11、[主观题]补全螺栓连接图中所缺的图线。

    补全螺栓连接图中所缺的图线。

     查看答案  开始考试

  • 12、[主观题]读零件作图题(本大题共2小题，第12小题6分，第13小题4分，共10分)请在答题卡上作答。
    看懂零件图(见下图)，回答下列问题：
    1.该零件采用了哪些视图、剖视图和剖面图?说明数量和名称。
    2.φ36H8表示：φ36是___ ,H8是____ 其中,H是____,8是____。

    读零件作图题(本大题共2小题，第12小题6分，第13小题4分，共10分)请在答题卡上作答。<br />看懂零件图(见下图)，回答下列问题：<br />1.该零件采用了哪些视图、剖视图和剖面图?说明数量和名称。<br />2.φ36H8表示：φ36是___ ,H8是____ 其中,H是____,8是____。

     查看答案  开始考试
