【题目】 【计算题】齿轮与卷筒之间的螺栓组连接如题35图所示，8个普通螺栓（其螺纹小径为d, =13.835mm）将卷筒固连在齿轮上。已知螺栓均布于直径D。= 400mm的圆周上，滚筒直径D= 350mm，接合面的摩擦因数f=0.12，可靠性系数K=1.2，螺栓材料的屈服强度os=360MPa，安全系数S=1.5。试计算卷筒上钢丝绳所允许的最大拉力Fmaxo
【原题截图】

1、[主观题]【设计题】某轴系结构如题37图所示。试按示例(1)，在图中标出错误、对其编号并说明错误原因。不考虑轴承的润滑方式以及图中的倒角和圆角。
【原题截图】

• 点击查看答案
• 进入题库做题

2、[主观题]【分析题】题31图为直齿圆锥齿轮-斜齿圆柱齿轮传动，锥齿轮1为主动轮，1轴的转向已标出。若要使中间轴Ⅱ所受的轴向力最小，试在图中画出:
(1)П轴和IⅡ轴转速n、nu的方向;
(2）齿轮2承受的轴向力F。、圆周力F,和径向力F,的方向;
(3）齿轮3和齿轮4的螺旋线方向。
【原题截图】

• 点击查看答案
• 进入题库做题

3、[主观题]【计算题】某平面机构如题33图所示。
(1）说明机构是否有复合饺链、局部自由度和虚约束，若有，请指出其位置;
(2〉计算机构的自由度。
【原题截图】

• 点击查看答案
• 进入题库做题

4、[主观题]【计算题】题36图所示的轴系部件用一对圆锥滚子轴承支承，已知轴承径向力F=2720N ，F=4080N，齿轮上的轴向力F、= 700N，轴承的内部轴向力S= F, /(2Y)，其中=1.7。试画出内部轴向力S,和S,的方向，并计算两轴承的轴向载荷F和F。。
【原题截图】

• 点击查看答案
• 进入题库做题

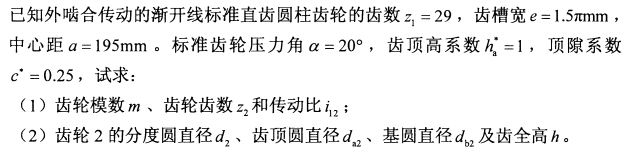

5、[主观题]【计算题】已知外啮合传动的渐开线标准直齿圆柱齿轮的齿数z=29，齿槽宽e = 1.5rmm ,中心距a = 195mm。标准齿轮压力角α = 20°，齿顶高系数h。=1，顶隙系数c”=0.25，试求:
(1)齿轮模数m、齿轮齿数z和传动比i,z;
(2）齿轮2的分度圆直径d,、齿顶圆直径d,.、基圆直径d,.及齿全高h。
【原题截图】
