【题目】 【计算题】某平面机构如题33图所示。
(1）说明机构是否有复合饺链、局部自由度和虚约束，若有，请指出其位置;
(2〉计算机构的自由度。
【原题截图】

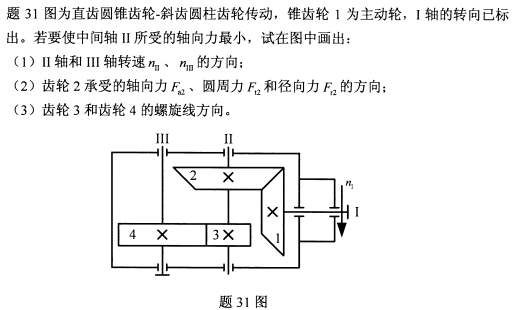

1、[主观题]【分析题】题31图为直齿圆锥齿轮-斜齿圆柱齿轮传动，锥齿轮1为主动轮，1轴的转向已标出。若要使中间轴Ⅱ所受的轴向力最小，试在图中画出:
(1)П轴和IⅡ轴转速n、nu的方向;
(2）齿轮2承受的轴向力F。、圆周力F,和径向力F,的方向;
(3）齿轮3和齿轮4的螺旋线方向。
【原题截图】

• 点击查看答案
• 进入题库做题

2、[填空题]由于制造上的原因，螺纹线数一般不超过________条。

• 点击查看答案
• 进入题库做题

3、[填空题]选择小带轮基准直径时，要求，可避免V带内产生的弯曲应力过___________。

• 点击查看答案
• 进入题库做题

4、[填空题]现代机械系统的组成包括动力系统、传动系统、________系统和操纵与控制系统。

• 点击查看答案
• 进入题库做题

5、[主观题]【分析题】尖端移动从动件盘形凸轮机构如题32图所示，凸轮轮廓线为圆形，圆心为A，凸轮绕О点逆时针转动。试在图中画出:
(1)凸轮的基圆和偏距圆;
(2)从动件在B点的位移s;(3）从动件在C点的压力角α;
(4）从动件从B点接触转到C点接触时凸轮的转角8。
要求:不必作文字说明，但必须保留作图线;位移s、压力角α和转角$只需在图
上标出，不必度量出数值。
