【题目】 题10图所示的逻辑符号表示的是

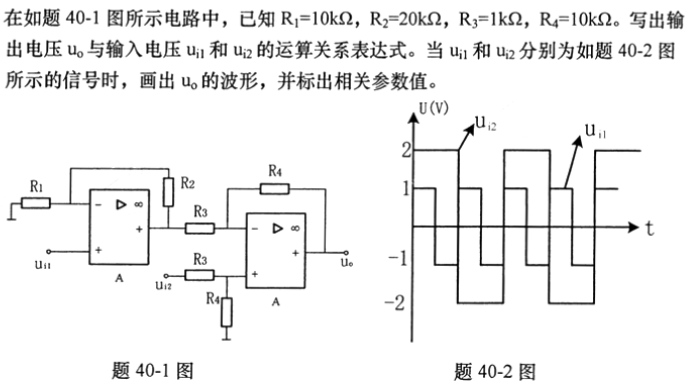

1、[主观题]在如题40-1图所示电路中，已知R;=10k2, R:=20kS, R;=1k2, R4=l0kS。 写出输
出电压uo与输入电压U;和U2的运算关系表达式。当U和42分别为如题40-2图
所示的信号时，画出uo的波形，并标出相关参数值。

• 点击查看答案
• 进入题库做题

2、[填空题]GAL属于______可编程器件。

• 点击查看答案
• 进入题库做题

3、[主观题]在如题39图所示电路中,已知Rp1=5kS, Rp2=120kS2, Rc1=19kS, Rc* =3kS, Vce =20V,
β=β2=50，UBE1=UBEz=0.7V。 试计算各级放大电路的静态工作点，并判断当输入一
个正弦信号时，输出很容易出现什么失真(饱和失真或截止失真) ?

• 点击查看答案
• 进入题库做题

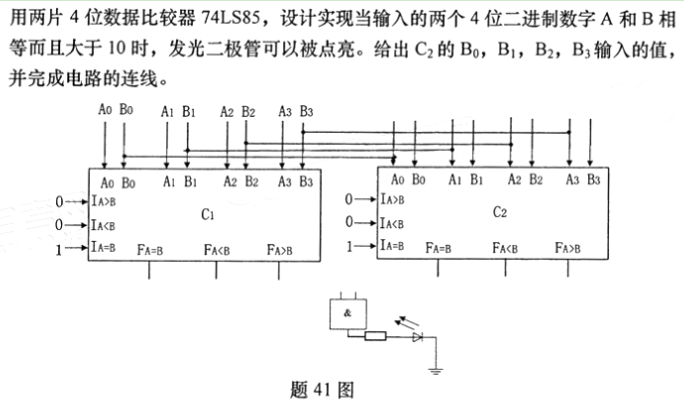

4、[主观题]用两片4位数据比较器74LS85,设计实现当输入的两个4位二进制数字A和B相
等而且大于10时，发光二极管可以被点亮。给出C2的Bo, B，B2, B3输入的值，
并完成电路的连线。

• 点击查看答案
• 进入题库做题

5、[主观题]用十进制计数器74LS290构成电路如题38图所示，其中Ro为异步置零端，分析这个电路的功能。

• 点击查看答案
• 进入题库做题
