桥梁工程（二）（实践）（05500）题目

——土木工程专业（专业代码：080825）

拱塔斜拉桥施工临时结构设计及施工技术研究

一、工程概况

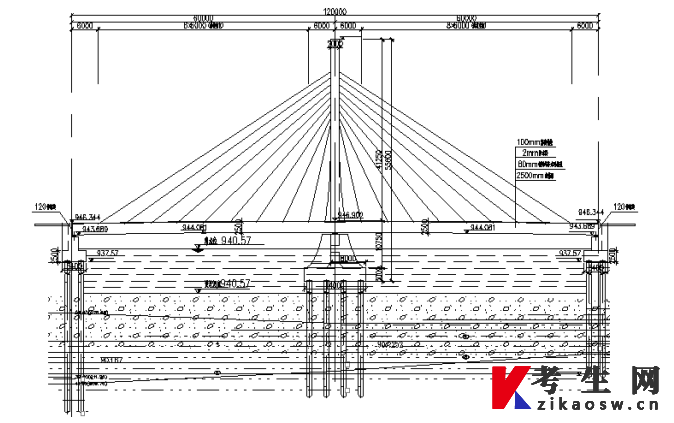

本桥为一桥梁工程，二孔等高度钢结构连续箱梁。设计中心里程K0+740.730，起止里程为K0+680.730～K0+800.730，桥梁跨径为260m，桥梁全长为120m。桥面横向宽度为44m，两条10.75m宽的机动车道，两条3.5m宽的侧分带，两条4.75m宽的机非混行车道，外加两条3m宽的人行道。上部拱塔斜拉为装饰部分，斜拉索锚固在桥面两侧的侧分带上。河流水深10m，桥下通道净空大于2.5m，水下土质为黏砂土，下部桩基采用的是钻孔灌注桩，以第六层中等风化泥岩作为桥梁桩基持力层，桩尖嵌入持力层深度不得小于3m。拱塔为钢拱塔，主梁为钢主梁，主塔与主梁固结连接，拱塔设耳板与拉索连接，桥梁布置图如图1所示。

图1桥梁立面布置图

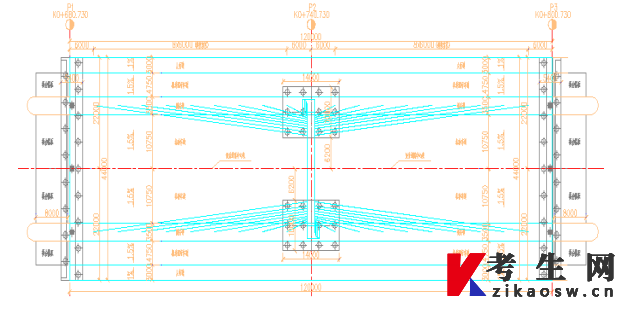

桥梁俯视布置图如图2所示。

图2桥梁俯视布置图

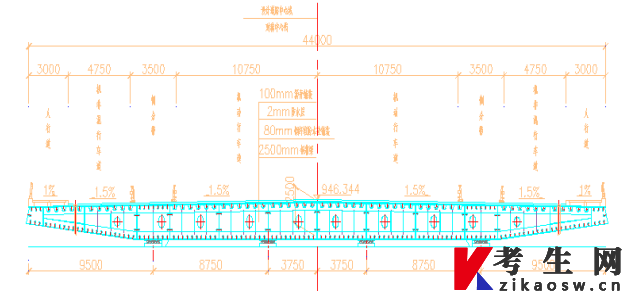

主梁结构图如图3所示。

图3主梁结构图

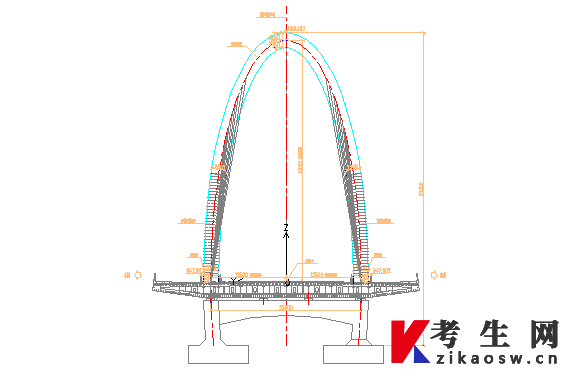

桥梁侧面结构图如图4所示。

图4桥梁侧面结构图

二、设计任务

（一）水中钻孔桩施工栈桥的设计

栈桥：在两个桥墩中心线处，考虑河岸两侧的道路交通情况，在桥墩一侧修建栈桥。栈桥主梁采用军用式六四梁或贝雷梁作为纵向受力主梁，钢管桩作为桥墩立柱，立柱顶部设垫梁，桥面系统采用型钢及钢面板。偏于安全考虑，考虑施工，设计荷载取100T的履带吊车。

（二）水中钻孔桩钻孔平台的设计

钻孔平台：水上钻孔平台在栈桥施工到墩位后开始施工，利用栈桥为工作平台，振动锤向两边对称插打钢管桩及钢板桩。水上平台与栈桥连接处采用钢管立柱做基础，型钢作为垫梁，然后利用栈桥在钻孔桩位置插打在两侧焊接有牛腿的钢护筒，六四梁组合梁作为受力纵梁，架设在型钢及钢护筒的牛腿上，上铺型钢及钢面板，荷载考虑同栈桥，为100T履带吊。钢管桩参数、主梁跨度组合、钢板桩参数及支撑方式通过计算确定。钻孔平台基础还可完成采用钢管立柱基础。

（三）主梁拼装平台的设计

主梁的施工是：工厂纵横分块加工，通过陆地运输，在现场利用吊装设备吊装到拼装平台焊接成主梁。

主梁横向宽44m，两边各有9.5m宽的风嘴，中间主梁高为2.5m，梁重纵向30t/m。为了架设钢箱梁，在主梁下面设计支架拼装平台来支撑，并为钢箱梁的节段间的焊接提供操作平台。在分配梁上安放千斤顶，可以调节梁的高度，并保证每一小段梁下有至少四个千斤顶作为支撑点。

（四）拱塔安装临时结构的设计

拱塔结构在钢箱梁拼接完成后进行施工，由于拱塔结构40m高，纵向宽2.5m，如果采用吊塔直立吊装作业比较困难，且工作量大，投入的材料和设备比较多，可以采用转体施工或采用支架上分节拼装施工。

（五）拱塔斜拉桥施工技术研究

该拱塔斜拉桥主要施工技术包括：钻孔桩施工、承台施工、主梁施工、主塔的施工、安装斜拉索并张拉。

三、基本要求

计算书一份（用A4纸，手写），加封面装订成册。

四、考核方式和评定标准

（一）考核方式：教师根据学生所提交的课程设计报告进行评分。

（二）评定标准：百分制，60分为及格线。
